Guarnizioni spirometalliche
dal 1977

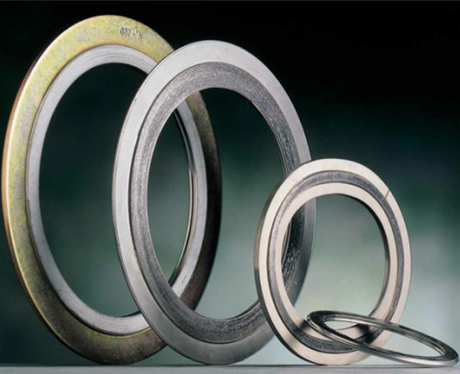

Le guarnizioni spirometalliche sono guarnizioni piane ad alte prestazioni, costituite da una striscia metallica con profilo a “V” avvolta in modo uniforme a spirale con un materiale di riempimento interposto tra i giri. Questa particolare costruzione consente alla striscia metallica di esercitare un’azione elastica sotto compressione, garantendo una tenuta efficace anche in presenza di pressioni fluttuanti e cicli termici variabili.
La combinazione dei materiali utilizzati consente di adattare le guarnizioni a condizioni operative critiche, assicurando resistenza chimica, stabilità termica e durata nel tempo.
Materiali disponibili per la parte metallica:
- AISI 304 / 316 / 316L / 321 / 347
- INCONEL® 600 / 625
- INCOLOY® 825
- MONEL®
- TITANIO
- SAF® 2205
- HASTELLOY C®276
Materiali di riempimento:
- Grafite
- PTFE
Le guarnizioni spirometalliche possono essere realizzate in diverse
forme geometriche, come
circolari o
ovali, per adattarsi a una vasta gamma di flange e condizioni d’impiego industriale.
RIGATE – CAMPROFILE
Sono composte da un nucleo metallico con rigatura concentrica da ambo i lati e ricoperte da uno strato di GRAFITE o PTFE. Possono essere prodotte in una larga gamma di metalli, anche con anello esterno.
È un tipo di guarnizione adatto per tenute statiche con temperature e pressioni fortemente variabili.
TIPO C04
TIPO C01
TIPO C03
RING – JOINT OVALI e OTTAGONALI tipo R, RX e BX
Le guarnizioni Ring Joint di tipo R, RX e BX sono soluzioni di tenuta pesanti e ad alte prestazioni, ampiamente utilizzate nel settore petrolchimico, oil & gas, e nelle raffinerie, dove sono richieste elevate pressioni di esercizio e condizioni operative estreme.
Queste guarnizioni operano mediante una tenuta metallica per interferenza, realizzata attraverso un elevato carico di compressione esercitato tra le superfici di contatto. La forma geometrica, disponibile sia in versione ovale che ottagonale, è progettata per adattarsi perfettamente alle cave delle flange standard secondo API 6A, ASME B16.20 e altre normative industriali.
Caratteristiche principali:
- Elevata resistenza a pressioni fino a oltre 20.000 psi (a seconda del tipo e materiale)
- Adatte per flussi critici, gas ad alta pressione e fluidi aggressivi
- Ampia disponibilità di materiali (es. acciai inox, leghe di nickel, leghe speciali) per applicazioni corrosive o ad alta temperatura
-
Tipologie disponibili:
- Tipo R: per flange standard; forma ovale o ottagonale
- Tipo RX: tenuta migliorata con effetto di auto-serraggio
- Tipo BX: progettato per pressioni ultra-elevate e applicazioni critiche
